KINHIL－金海散热器的组装和安装

1. 散热器安装前请仔细阅读本资料。
2. 散热器的安装队伍资质审核

   散热器的安装应由KINHIL-金海散热器的授权经销商，指定具有专业安装资质的专业人员或水暖安装队，按照国家相关规范的相关规定提供的相关注意事项进行。

3. 安装前，安装人员必须认真核对客户所选购散热器工作压力与采暖系统工作压力是否相符。
4. 检查采暖系统的管路，防止管路中的异物堵塞阀门，必要时应冲洗管路。
5. 检查拆装、组合好的散热器，注意将散热器上下主水道端面的原有密封垫片及其他杂物清理干净。
6. 组装和安装工具的准备

1. 操作台

   要求台面平整、清洁、支撑稳定，以便拆装、组合散热器。

2. 拆装工具

   T型扳手，用于拆卸及组装散热器。
   扭力扳手，用于组装散热器时保证和限定罗纹的拧紧扭矩。

3. 常规打压工具：如压力表、手动或电动打压泵等。

• 组装及安装操作常识
• 从散热器正面看，每片散热器的右手为正扣DX（即右旋螺纹RH）、左手为反扣SX（即左旋螺纹LH），成组的散热器与此相同。
散热器拆装图解

图1  T型扳手从左手插入                      图2  T型扳手从右手插入
顺时针转为松、逆时针转为紧                  顺时针转为紧、逆时针转为松

3、T型扳手对散热器之间连接的对丝所加载的扭矩不得大于240N.M，建议扭矩控制在220N.M。

4、从散热器正面看，与散热器丝扣相连接的丝堵、变径，右手为正扣DX、左手为反扣SX，外接水管与变径连接均为正扣。丝堵或变径与散热器之间通过原厂提供的专用垫片连接，扳手拧紧的力矩避免过大，以不漏水为宜。建议扭矩不超过110N.M。

5、每组散热器由不同数量的散热片通过对丝连接而成，散热片之间的密封靠挤紧中间密封垫片完成，故组装时应注意密封垫片的完好，不得破损。

6、密封垫片为一次性用品，拆下或使用过的密封垫片不得再次使用。



八、连接方式

1. KINHIL－金海散热器的左右两侧共有4个接口位置，可按需要分别做为进水、回水、排气、泄水使用，散热器的接口螺纹均为G1（1“），可通过变径与管路相连。
2. 因变径有正扣DX、反扣SX之分，在订货时需根据连接方式注明变径的正反扣方向。
3. 散热器的连接方式主要有：

   图3  双管异侧下进下出式

图4  双管异侧上进下出式



图5  双管同侧下进下出式

 图6  双管同侧上进下出式

        图7  集中供暖双管式

 图8  单管跨越式

九、拆卸、组装

1. 将散热器从包装盒中取出（某些型号非整体纸箱包装，需去掉两边的包装纸板，进行下一步拆分步骤），注意不要损坏原包装的塑料膜，以利组装后的成品保护。
2. 将带有塑料膜的散热器放在平整、清洁的操作台上。
3. 用刀片按需要的片数将塑料膜划开，但不要剥去塑料膜，如图9、图10所示。

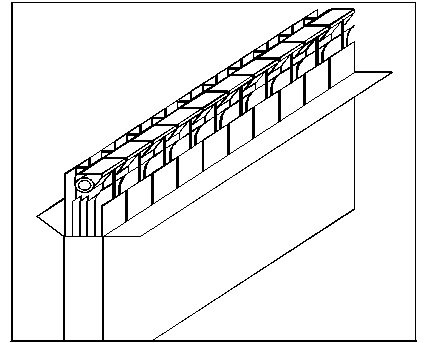

图9  散热器外观检查

图10  沿即将分开处的片间划开塑料膜，注意勿伤散热器表面

4、拆卸散热器

1. 用T型扳手量好所拆散热器对丝的位置。
2. 两把T型扳手由两人操作，同时从同方向插入散热器上下主水道，定位于目标对丝。
3. 固定散热器，两人同时旋松对丝，拧至对丝脱离散热器，严禁一人操作。如图11、图12所示。
4. 勿使拆分后的散热器外包装物有破损。

图11  两人同时同步操作

图12  危险！！严禁如此操作

5、组装散热器

（1）、将待组装两组散热器接头处原有垫片的碎片铲出，使接口平整、干净，如图13所示。

        图13  清除接口的残存垫片及其它污物

（2）、将将待组装的两组散热器放在操作台上，注意上、下接口方向对齐。

（3）、将将两把T型扳手插入散热器上下主水道至两组散热器之间。

（4）、将套上一片垫片的对丝定位于即将连接处并套在T型扳手的端头，如图14所示。

图14  将套有垫片的对丝套在T型扳手上

（5）、将两边待组装的散热器向一起挤紧，使对丝外丝扣和散热器内丝扣认准。

（6）、两人同时转动T型扳手旋转对丝至两组散热器合拢，如图15所示。

（7）、使用扭力扳手，用套头套住T型扳手，拧紧对丝，设定扭紧力矩为220N.m。

（8）、没有扭力扳手的，可根据操作经验用T型扳手加力达到密封效果。

注意：加力时，一手应托住套头，以免T型扳手手柄摆动损坏散热器的水道螺纹。

图15  两人同时同步转动T型扳手使散热器合拢

（9）、试压：按常规手段试压，如图16所示。试压压力为工作压力的1.5倍，但最高压力不得超过0.9MPa（普通型）或1.2MPa（特殊型），保压5分钟，不得有渗漏现象。

注意：打压试验时，需有专人值守，避免漏水造成不必要的麻烦和经济损失。

（10）、水压试验完毕，填写试压报告单，并必须与用户进行签字确认合格后，方可进行安装。

图16  水压试验

十、安装

1. 根据散热器的型号和支架的数量，确定好合适的管道和阀门连接尺寸后，确定散热器安装位置并标出安装支架孔的位置，打膨胀螺栓孔。膨胀螺栓孔的位置及数量可参照图17、图18、图19、图20、图21所示。
2. 用膨胀螺栓将安装支架固定。
3. 安装丝堵、变径、排气阀。

注意：丝堵、变径的正反扣方向，装垫片时，以合适力度为宜，不得挤出垫片。

图17  散热器主要安装尺寸图

图18  奇数片

图19  偶数片

图20 14片

将散热器安装在支架上，调整至正确的位置，如图22、图23所示。

注意：散热器的安装应遵守GBJ242《采暖与卫生工程施工及验收规范》的规定，散热器底部距地≥100mm、背部距墙≥20mm、散热器上方或两侧与凸出物（窗台板、书架、暖气罩等）之间的距离≥100mm。



图22 将散热器安装于支架上

图23  保持散热器水平





系统试压：依据《暖通空调规范》第6.3.8条：散热器组成后必须做水压试验，合格后方可为用户进行安装，安装后需对系统做二次水压试验以确保改动管路部分可以安全使用。

系统试验压力为实际使用压力加0.3MPa（3kgf/cm²），但最低试验压力不得低于0.5MPa（5kgf/cm²），KINHIL－金海散热器最高试验压力不得超过0.9MPa（普通型）或1.2MPa（特殊型），试验时间5分钟，不渗、不漏为合格。
如在水压试验中发现散热器本身出现渗水、漏水现象（不含与水管连接部分），需立即通报KINHIL-金海总部共同解决问题。
注意：打压试验时，需有专人值守，避免漏水造成不必要的麻烦和经济损失。

安装注意事项：

1. 在安装过程中不要拆掉聚乙烯包装材料，以保护散热器表面不会损坏或划伤。
2. 散热器理想安装位置在窗下，散热器的长度应居窗中或尽可能接近窗户的宽度，这样能使室内温度分布均匀，以减少单冷、单热气流在室内的负面影响，避免空气环流形成室内风，并且可以使窗户不出现冷凝现象。

如果窗下不具备安装条件，应安装于靠近窗户或邻近冷源处。

1. 在墙上固定支架时，应将支架准确定位在两个散热片之间的中间位置，以便散热器热胀冷缩时可自由移动。建议使用KINHIL－金海散热器原装专用调节支架，该支架可以补偿定位误差，节省安装及维修时间。
2. 散热器后面的墙面必须平整、光滑，最好设有高热阻反射面或后墙壁（反射板或保温板）。否则当以采暖较高的温度采暖时，热损失最高可达10%。
3. 散热器的进回水均应加装球阀或温控阀，以便调节和维护，这样当某组散热器需要放水维修时，只需局部放水，不影响其他各组散热器的使用。
4. 在设备及管道安装前后应清除内部的污垢和杂物，安装中断或完毕的敞口处应临时封闭，采暖系统在使用前应用清水冲洗直至污垢物冲净为止。
